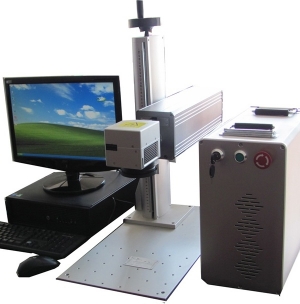

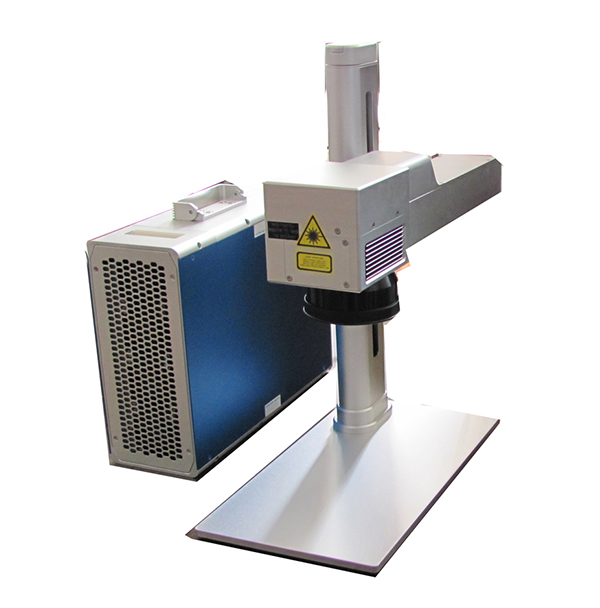

大連激光打標機分很多種類的，有光纖激光打標機、CO2激光打標機、紫外激光打標機、半導體激光打標機等。大體上是：激光器、振鏡、控制卡（及控制系統）、電腦、場鏡、擴束鏡等。具體要看是什么機器，下面就詳細介紹一下大連激光打標機組成結構。

激光電源

光纖激光打標機激光電源是為光纖激光器提供動力的裝置，其輸入電壓為AC220V的交流電。安裝于打標機控制盒內。

光纖激光器

光纖激光打標機采用進口脈沖式光纖激光器，其輸出激光模式好使用壽命長，被設計安裝于打標機機殼內。

振鏡掃描系統

振鏡掃描系統是由光學掃描器和伺服控制二部分組成。整個系統采用新技術、新材料、新工藝、新工作原理設計和制造。

光學掃描器采用動磁式偏轉工作方式的伺服電機。具有掃描角度大、峰值力矩大、負載慣量大、機電時間常數小、工作速度快、穩定可靠等優點。精密軸承消隙機構提供了超底軸向和徑向跳動誤差；“電子扭力棒”取代傳統彈性材料扭力棒，大大提高了使用壽命和長期工作的可靠性；任意位置零功率保持工作原理既降低了使用功耗，又減少了器件的發熱效應，省卻了恒溫裝置；先進的高穩定性精密位置檢測傳感技術提供高線性度、高分辨率、高重復性、低漂移的性能。

光學掃描器分為X方向掃描系統和Y方向掃描系統，每個伺服電機軸上固定著激光反射鏡片。每個伺服電機分別由計算機發出數字信號控制其掃描軌跡。

聚焦系統

聚焦系統的作用是將平行的激光束聚焦于一點。主要采用f-θ透鏡，不同的f-θ透鏡的焦距不同，打標效果和范圍也不一樣，光纖激光打標機選用進口高性能聚焦系統，其標準配置的透鏡焦距f=160mm，有效掃描范圍Φ110mm。用戶可根據需要選配型號的透鏡。

可選配的F-θ透鏡有：

f=100mm，有效聚焦范圍Φ65mm。

f=160mm，有效聚焦范圍Φ110mm。

計算機控制系統

計算機控制系統是整個激光打標機控制和指揮的中心，同時也是軟件安裝的載體。通過對聲光調制系統、振鏡掃描系統的協調控制完成對工件打標處理。

光纖激光打標機的計算機控制系統主要包括機箱、主板、CPU、硬盤、內存條、D/A卡、軟驅、顯示器、鍵盤、鼠標等。
